Grabado profundo con el láser.
Grabado láser
A diferencia de otros procesos de grabado, el grabado por láser es totalmente libre de contacto. El material se fusiona y evapora utilizando solo luz láser. No es necesario fijar la pieza de trabajo en su lugar durante el procesamiento.
El grabado láser 3D de alta precisión se puede producir utilizando el software AC-LASER junto con un sistema de control láser, que está optimizado para la aplicación correspondiente, y componentes ópticos de alta calidad.
Este proceso se utiliza especialmente para texturizar y grabar filigranas en moldes, matrices o sellos para acuñar monedas.
El grabado con láser 3D de alta precisión es una gran ventaja, especialmente en el área de la fabricación de sellos de acuñación de monedas. En combinación con el glaseado, los clientes pueden lograr una ventaja de rentabilidad de hasta el 500% en comparación con los procesos alternativos. Un nuevo proceso en esta área es el micro grabado 3D.
El grabado 3D de alta precisión dentro de la gama de micrómetros permite la creación de certificados de autenticidad prácticamente a prueba de falsificaciones. En la actualidad, las oficinas de ensayos y los fabricantes de joyas de todo el mundo confían en la calidad exacta de los productos premium de ACSYS Lasertechnik.
Grabado profundo
La imagen de la derecha muestra el principio básico del grabado láser profundo.
El grabado profundo significa que la superficie de la pieza de trabajo se retira a una cierta profundidad, creando así una marca visible en la pieza de trabajo.
El grabado láser profundo de alta precisión mediante el desplazamiento por fusión y la evaporación es posible con el software AC LASER y los centros de mecanizado láser de ACSYS.
Tanto el grabado profundo como el marcado profundo son tecnologías que se basan en el mismo principio de proceso: la eliminación del material inducida por láser mediante el desplazamiento por fusión o la evaporación del material fundido. La energía térmica del láser se utiliza para fusionar y evaporar el material en una ubicación muy específica. La parametrización específica asegura que se logre la profundidad de grabado exacta deseada. La alta precisión de los productos ACSYS ha garantizado la calidad y la repetibilidad de las aplicaciones durante muchos años.

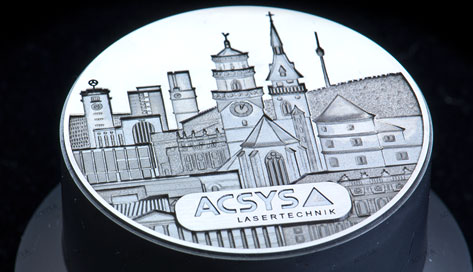

Grabado láser 2.5D y 3D
La imagen de la derecha muestra el principio básico del grabado láser 3D.
Con el grabado láser 2.5D y 3D, la superficie de la pieza se elimina a una cierta profundidad en un proceso controlado por software. El material se evapora capa por capa para que la estructura deseada aparezca gradualmente.
La eliminación de profundidad de alta precisión en tres dimensiones es posible con el software AC LASER y los centros de mecanizado por láser de ACSYS.
Grabado láser 2.5D y 3D mediante eliminación controlada de software del material
El grabado 2.5D y 3D difiere del grabado profundo en la extensión de la eliminación de profundidad controlada por software. De esta manera, los ángulos de borde predefinidos para troqueles se pueden realizar tan fácilmente como las texturas / estructuras de superficie tridimensionales complejas en sellos de acuñación de monedas o aplicaciones para la producción de moldes y troqueles.

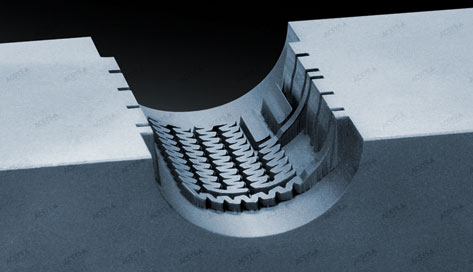

Grabado láser técnico 3D
El láser también tiene su papel en la producción de rompevirutas en herramientas, mediante el micrograbado y el grabado 3D.
En general, métodos tradicionales como el fresado requieren mucho tiempo. En otros casos, simplemente es imposible crear la estructura mecánicamente, debido al pequeño tamaño y la alta resolución de los elementos estructurales.
Grabados 3D perfectos con los sistemas laser de ACSYS Lasertechnik

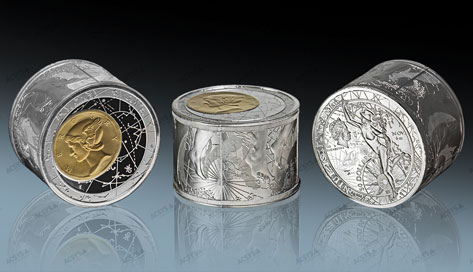

El grabado laser 3D mostrado en esta aplicacion de alta complejidad, La «Fortuna Redux» es un Proyecto conjunto entre ACSYS y la Fabrica de la Moneda polaca de Varsovia. Todas las herramientas de estampación han sido fabricadas usando el sistema PIRANHA de ACSYS.

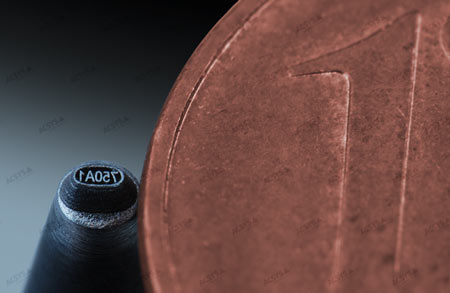

Micrograbado
Los láseres no solo permiten la creación de estructuras en forma de puntos y líneas, sino que también pueden producir formas complejas mediante la eliminación de material capa por capa. Este proceso representa un enorme progreso en el área de certificación de autenticidad dentro del rango de µm.
Las aplicaciones típicas son la fabricación de sellos de relieve para la certificación de autenticidad, sellos de calidad o la aplicación de marcas de protección a prueba de falsificaciones.
El grabado 3D de alta precisión en la gama de micrómetros garantiza la creación de una certificación de autenticidad prácticamente a prueba de falsificaciones. Hoy en día, las oficinas de ensayos y los fabricantes de joyas de todo el mundo confían en la exigencia
Calidad de productos premium por ACSYS Lasertechnik.

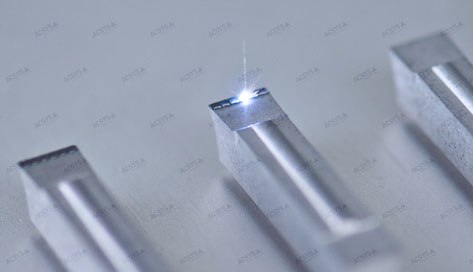

Micrograbado láser de rompevirutas
El láser también tiene su papel en la producción de rompevirutas en herramientas, mediante el micrograbado y el grabado 3D.
En general, métodos tradicionales como el fresado requieren mucho tiempo. En otros casos, simplemente es imposible crear la estructura mecánicamente, debido al pequeño tamaño y la alta resolución de los elementos estructurales.

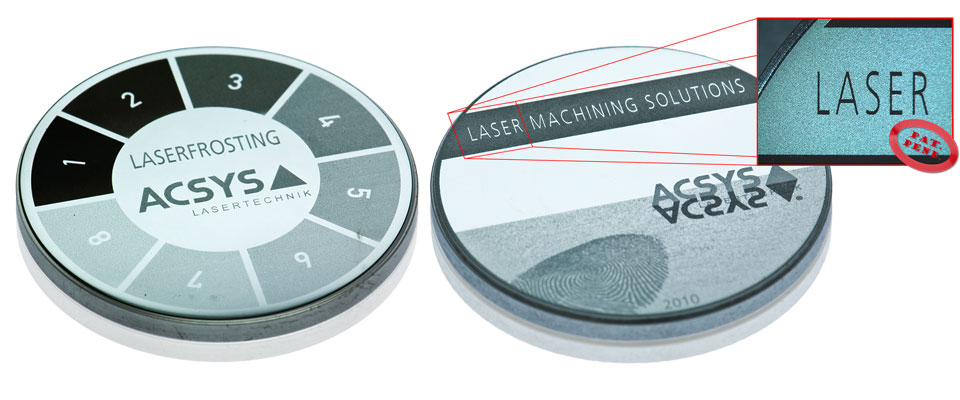

Frosting y texturizado de superficies
El láser se puede utilizar para la estructuración definida de superficies de herramientas. Normalmente, los elementos estructurales relativamente pequeños que se repiten continuamente, pero no necesariamente de manera visible, se graban para crear una superficie lisa y, en algunos casos, pulida. Los láseres tienen un papel especial en áreas donde esta estructura se transfiere a piezas moldeadas. Por ejemplo, este proceso hace posible crear texturas de forma selectiva en ciertas áreas de las inserciones de moldes de inyección y las inserciones de moldes utilizando el láser. Estas estructuras pueden estar formadas por elementos geométricos para producir una determinada impresión visual o pueden consistir en unidades de textura irregulares, por ejemplo, como ocurre en los granos de cuero o en una estructura de madera cepillada. Las texturas deben estar disponibles para el programa de software como un modelo de datos 3D.
Reflexiones
Un proceso que ha sido desarrollado por ACSYS para la replicación exacta del efecto de «chorro de arena» cuando se utiliza el láser.
Otra aplicación es el «glaseado» selectivo de herramientas moldeadas pulidas, por ejemplo, troqueles para monedas o medallas. A diferencia del proceso habitual en el que la pintura o un revestimiento protector similar se aplica primero al troquel y luego se retira manualmente de ciertas áreas que se van a congelar bajo el microscopio con un bisturí antes de la irradiación, el glaseado con un sistema de mecanizado láser requiere mucho menos esfuerzo. Todo el tiempo del proceso se reduce significativamente y el resultado ya no depende de la mano firme de un empleado.
Previsualización con cámara de alta resolución para resultados precisos
Una solución de doble cámara de alta precisión? Por supuesto. La primera cámara captura el área de trabajo, mientras que la segunda cámara «ve» directamente a través del rayo láser, proporcionando así una imagen de alta resolución de la pieza de trabajo. Las áreas que se van a congelar se pueden definir cómodamente en la pantalla con el mouse con un gran aumento. Además, los láseres abren posibilidades totalmente nuevas en términos de diseño, ya que, además del glaseado tradicional con el objetivo de producir una superficie mate, se puede aplicar un número ilimitado de otras texturas con efectos visuales interesantes.
